Мануал по изготовлению воблеров. Часть 2.

Артём17 11 апреля

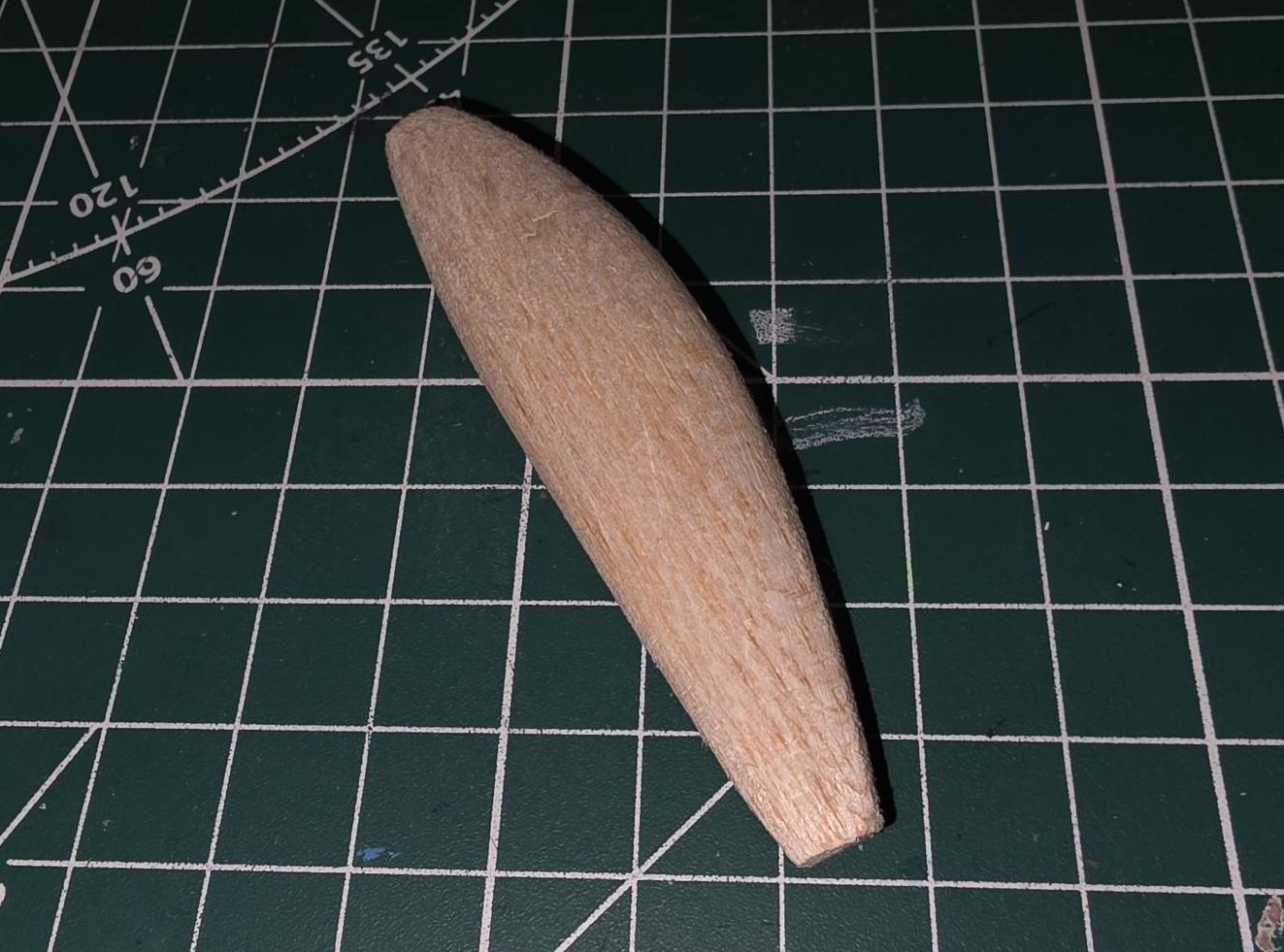

Всем доброго времени суток! Всех рад видеть во второй части мануала. В прошлой части мануала по созданию воблера мы получили готовую форму воблера.

Продолжим, необходимо вклеить петли. Тут на выбор из двух технологий:

Первая: Распилить заготовку на две части, проточить пазы для каркаса(петель) и грузил, согнуть из проволоки единый каркас и вклеить его. К сожалению, возможности распилить заготовку ровно на две части у меня нет, но существует вторая технология, которая при должном исполнении практически не уступает первой.

Вторая: именно по этой технологии я выполнил большинство своих воблеров, данный тоже не исключение.

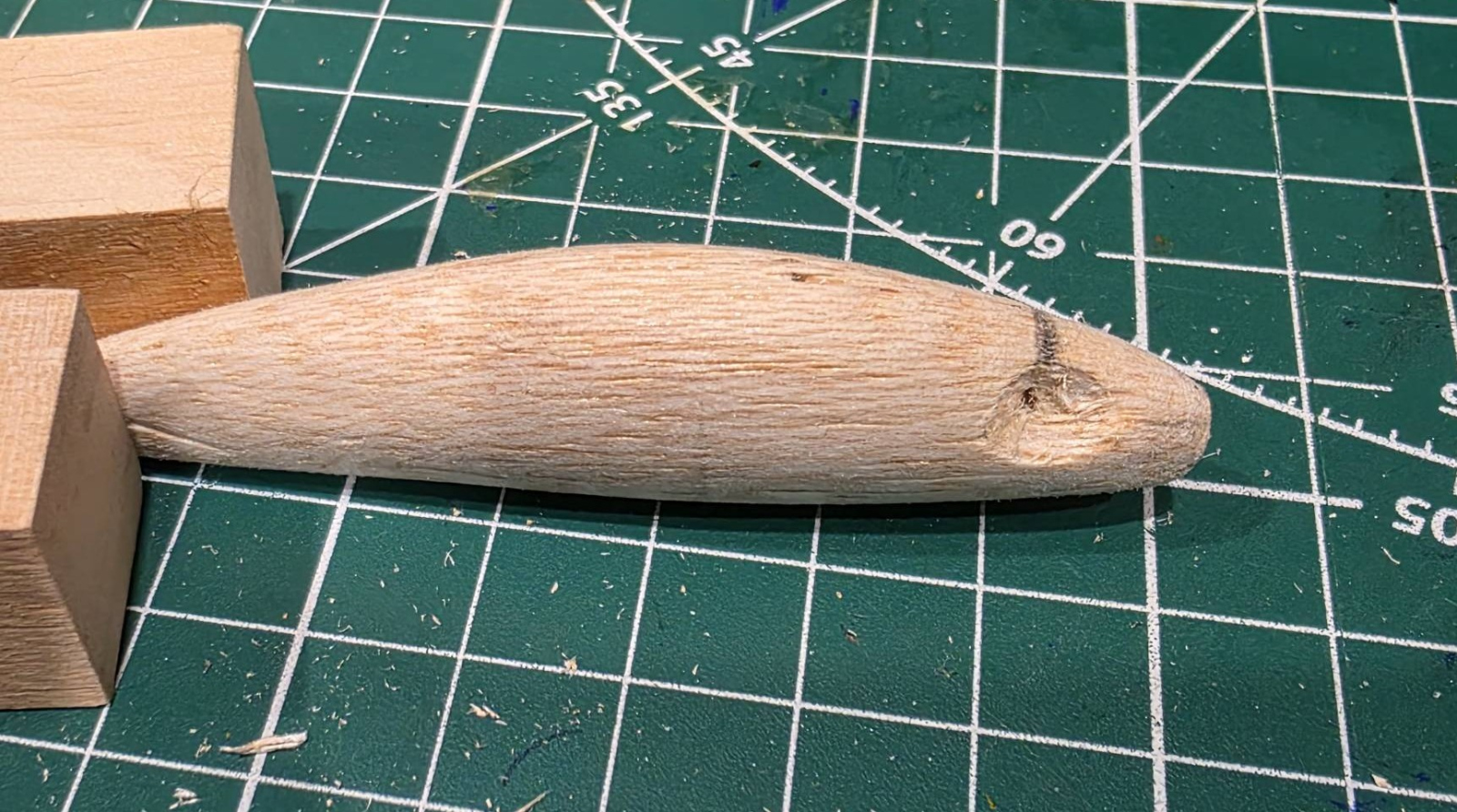

1. Нужно разметить место, куда планируется установка петли, сначала карандашом; затем сверлом вручную либо иглой, сделать углубления, буквально 1-2мм. В моей модели воблера нужно вклеить всего 3 петли.

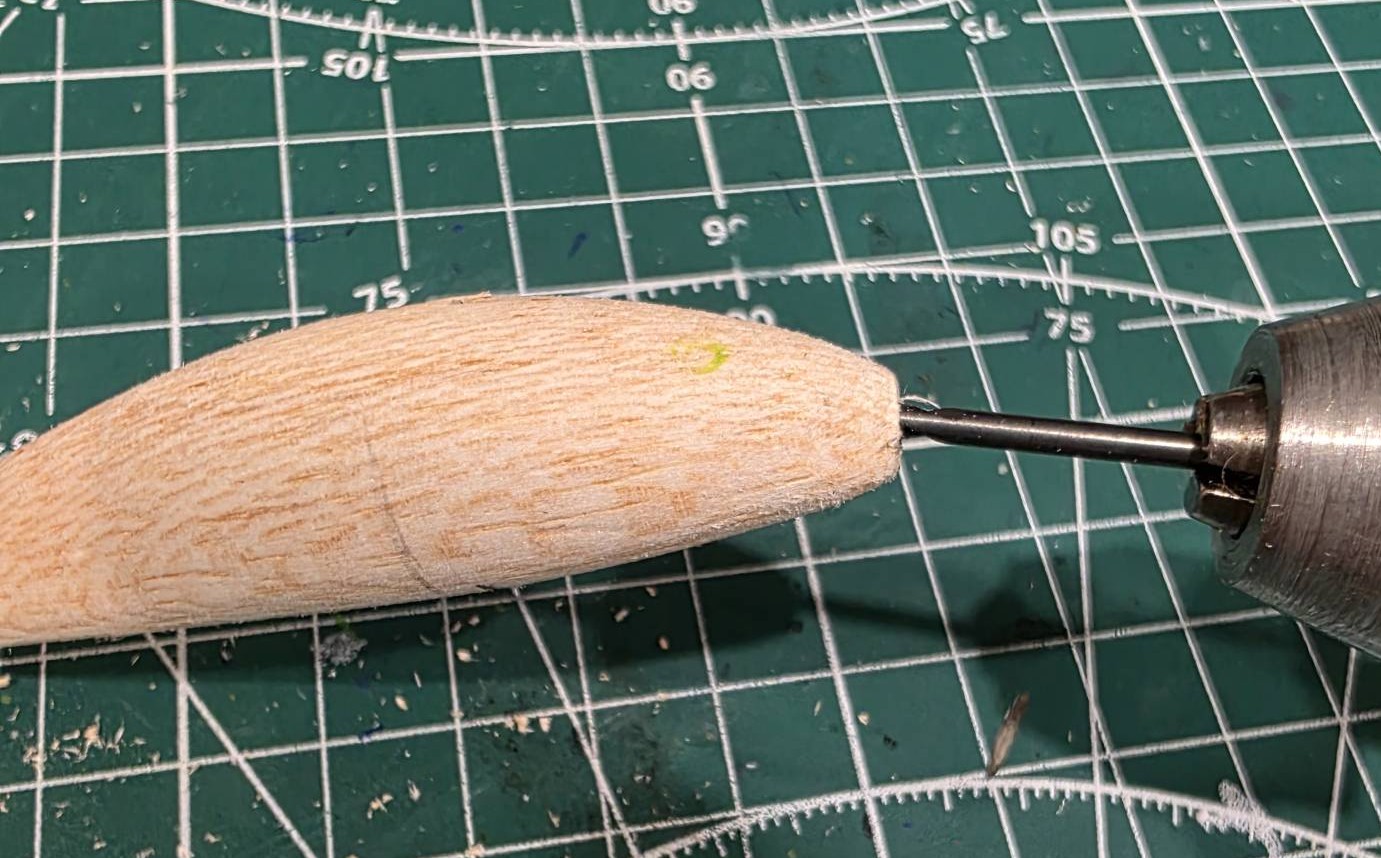

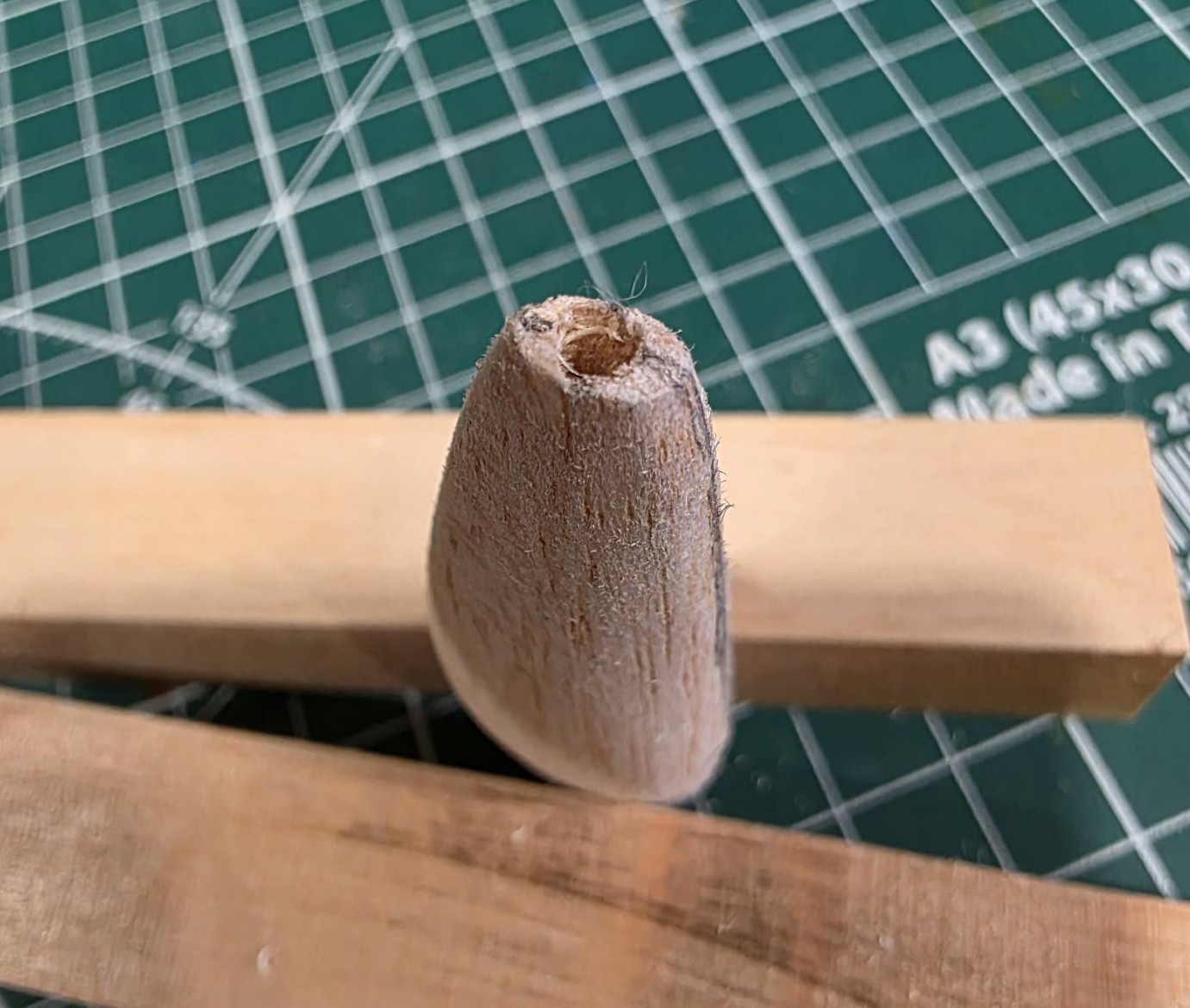

2. Начинаем сверлить отверстия, под проволоку 0.7мм, диаметр сверла должен быть 1,5 - 1,7мм. Передние и задние траншеи рекомендую выполнить под углом, ближе к спинке. Переднее делается с уклоном, чтобы при установке лопасти мы не задели петлю, а заднее для того чтобы, оно не было помехой для внедрения груза. Глубина отверстия зачастую максимальная, которая ограничивается размером воблера, но я никогда не делаю более 3 см, даже если место позволяет.

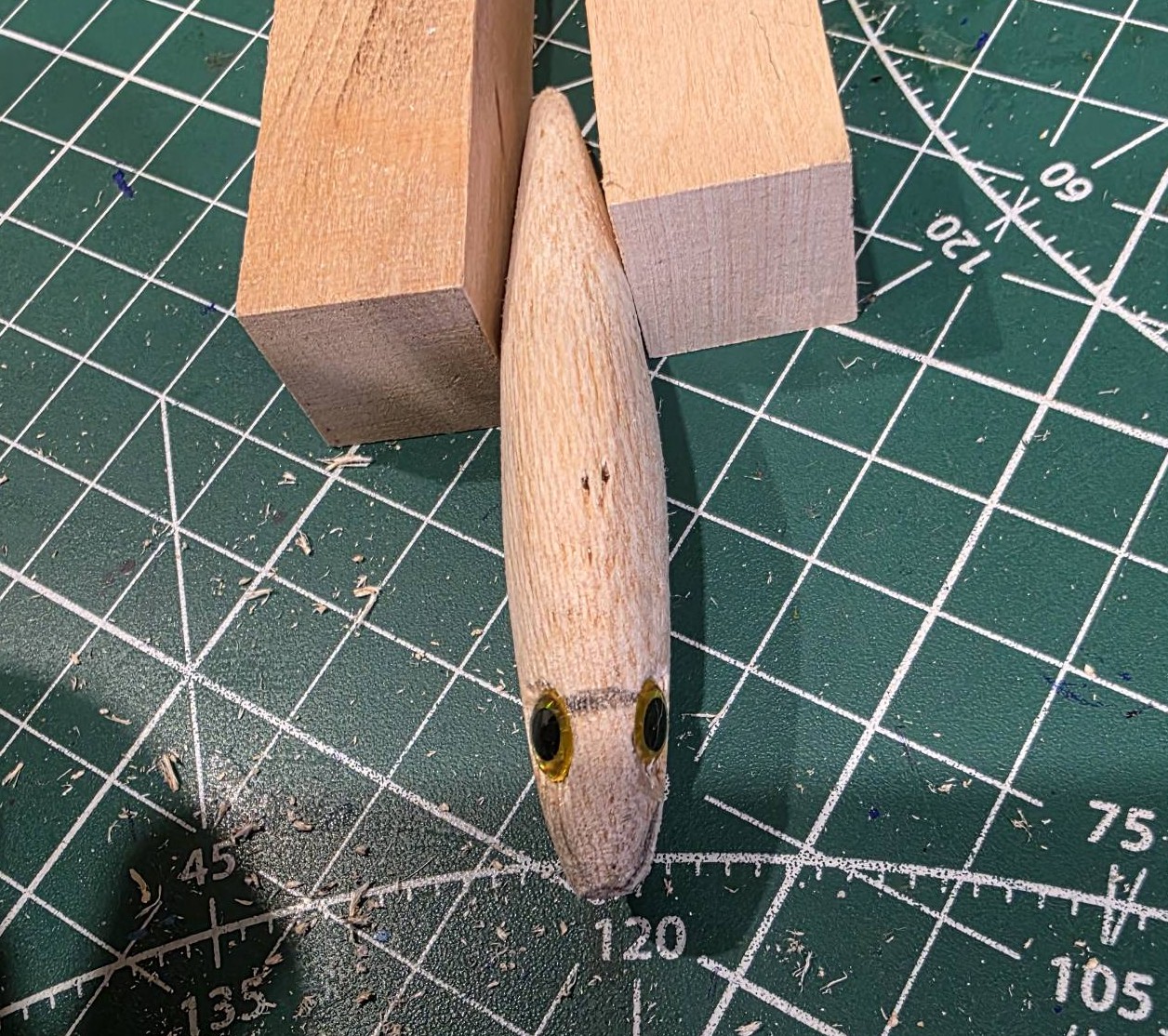

3. Делаем отверстия под глаза, сверлом примерно на 1мм больше, чем диаметр глаза. Сами глаза можно приобрести в Fmagazin, товар прикреплю. Глаза примеряю, но не вклеиваю.

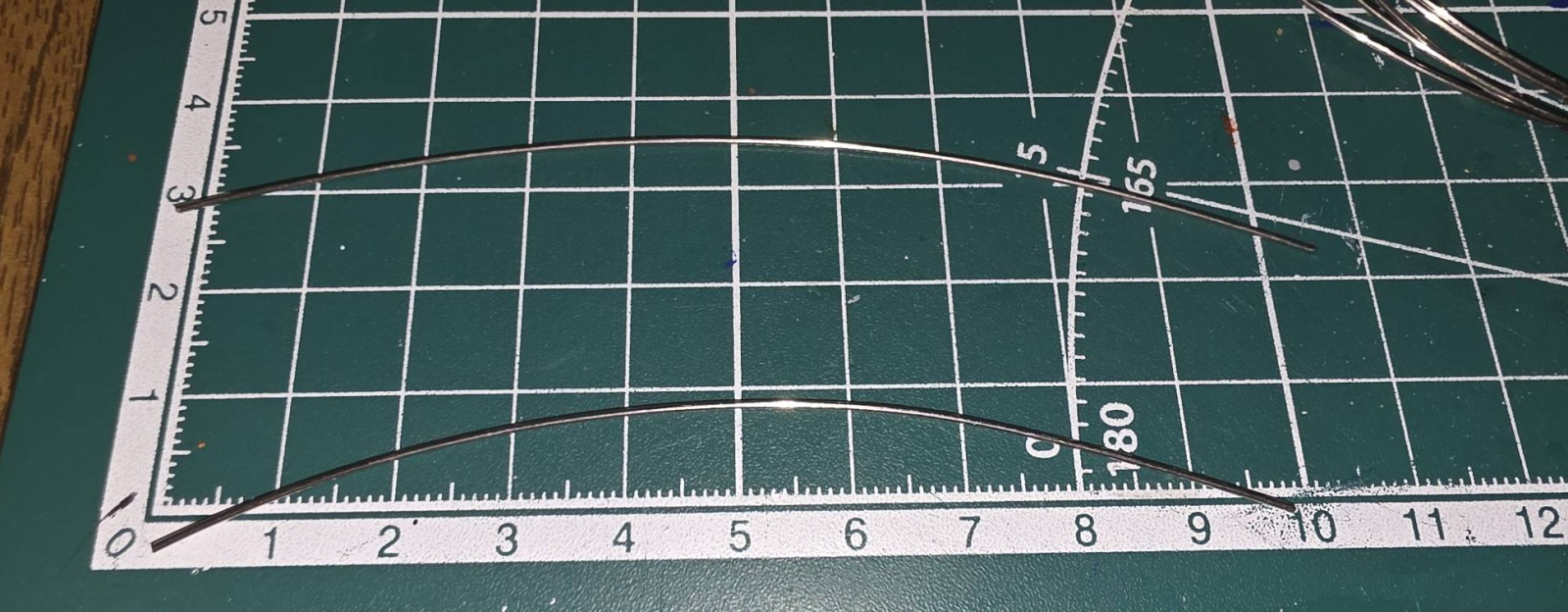

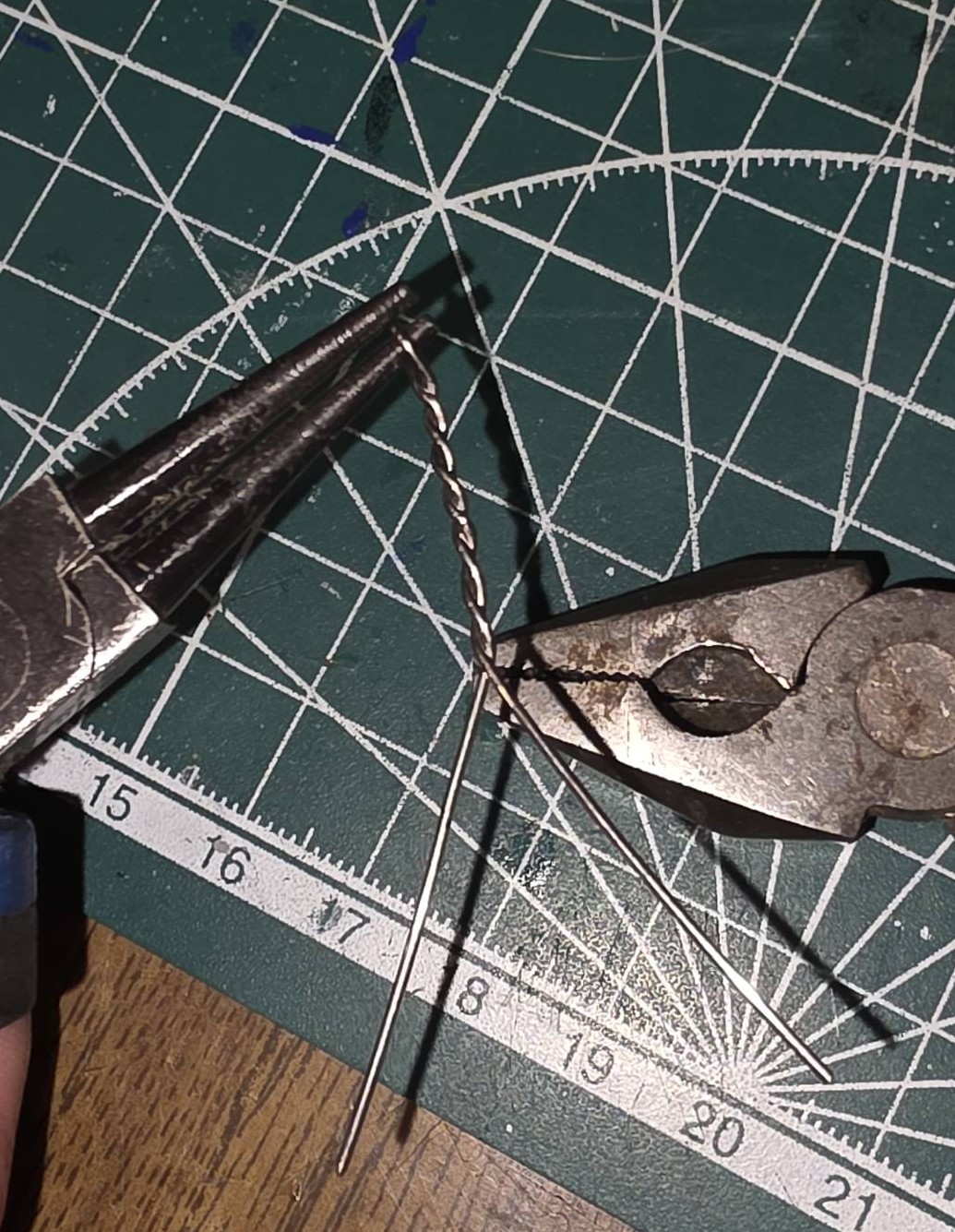

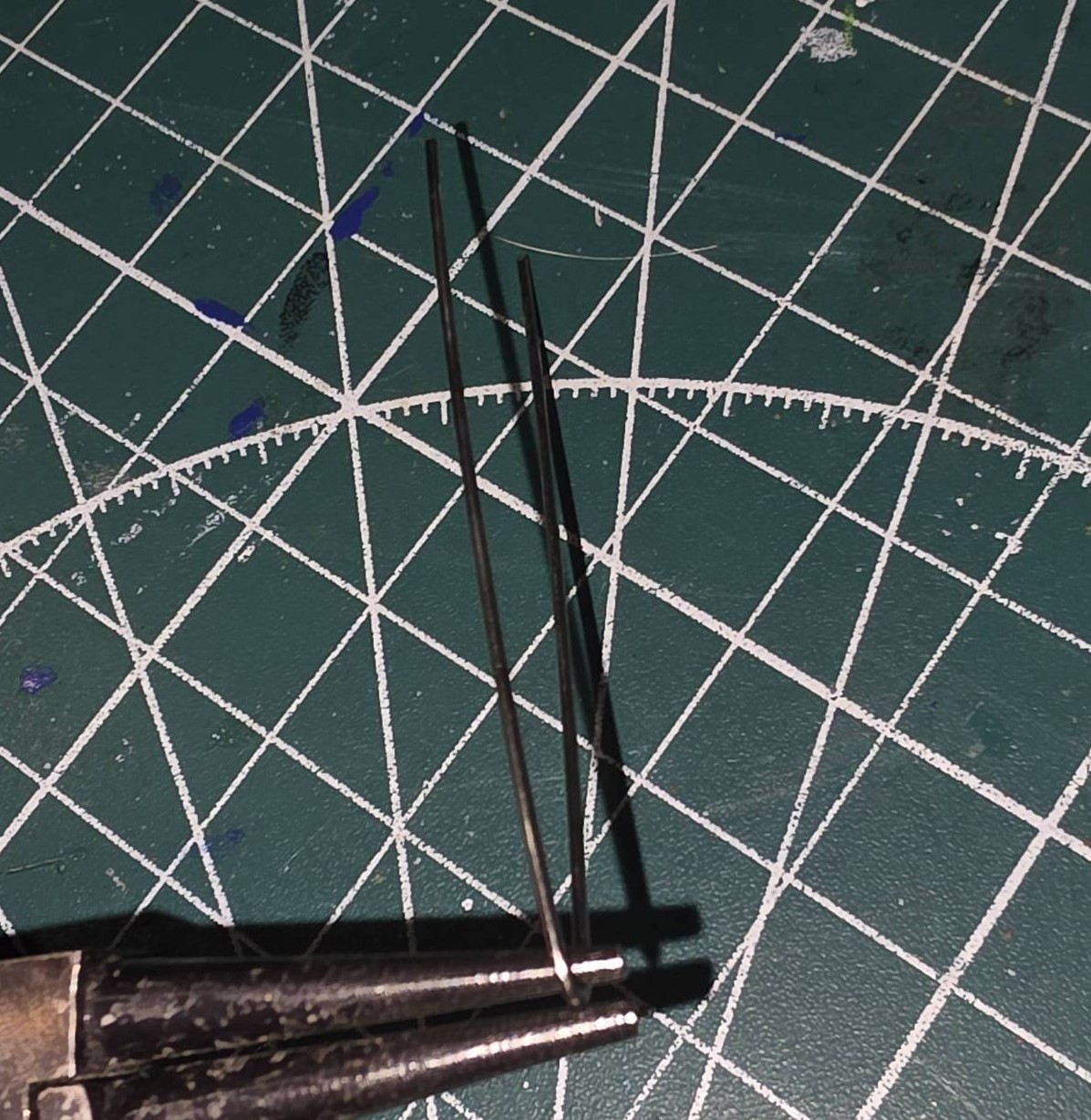

4. Пора изготовить петли. Как говорил ранее, материал － нержавеющая проволока диаметром 0.7 мм. Инструменты: плоскогубцы, круглозубцы. Отрезаю кусочки проволоки по 10 см, сгибаю на середине и выполняю скрутку.

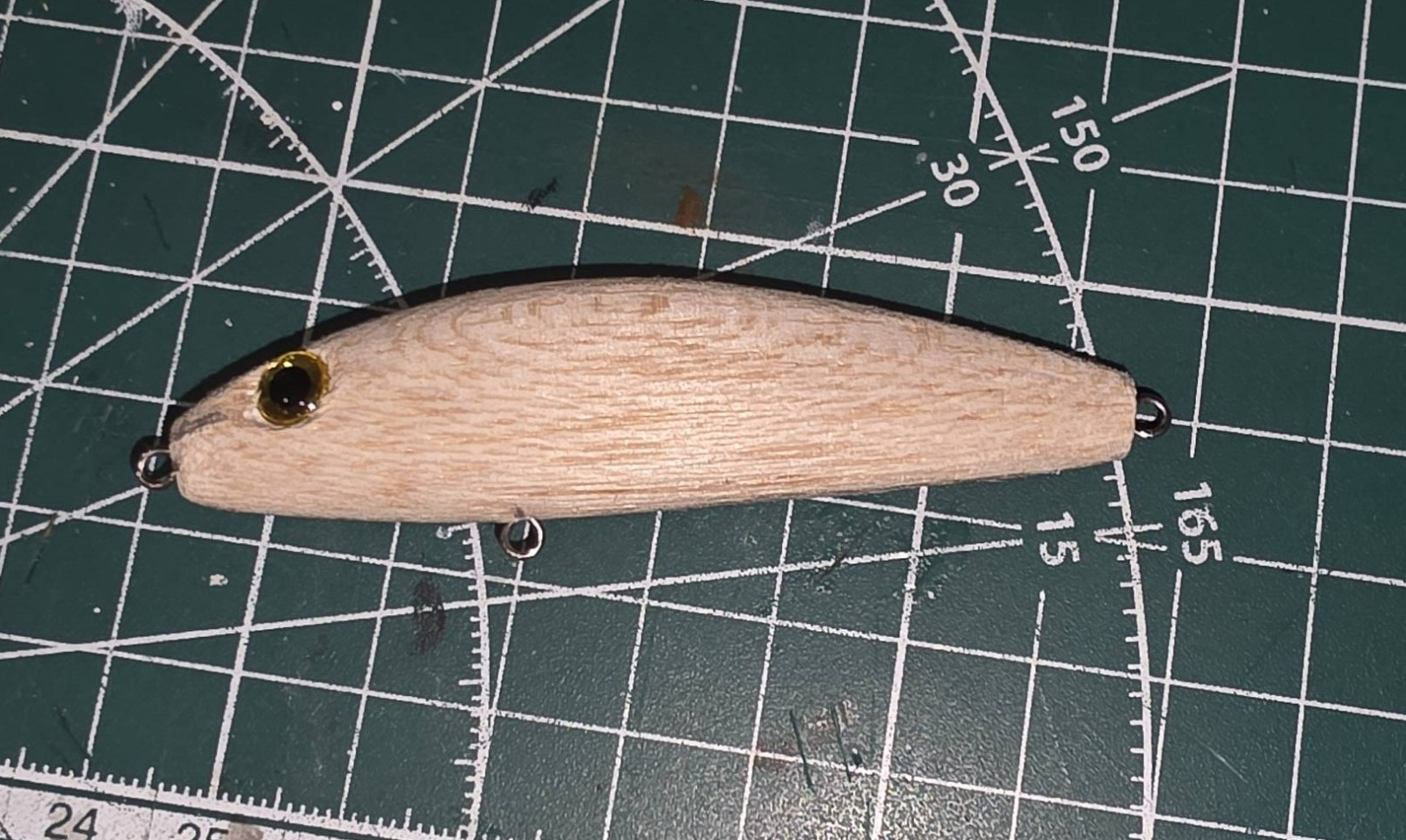

Петли вклеиваю на двухкомпонентный состав －холодная сварка. Получается крепко, 7 кг петли выдерживают уверенно.

Производство и установка лопасти.

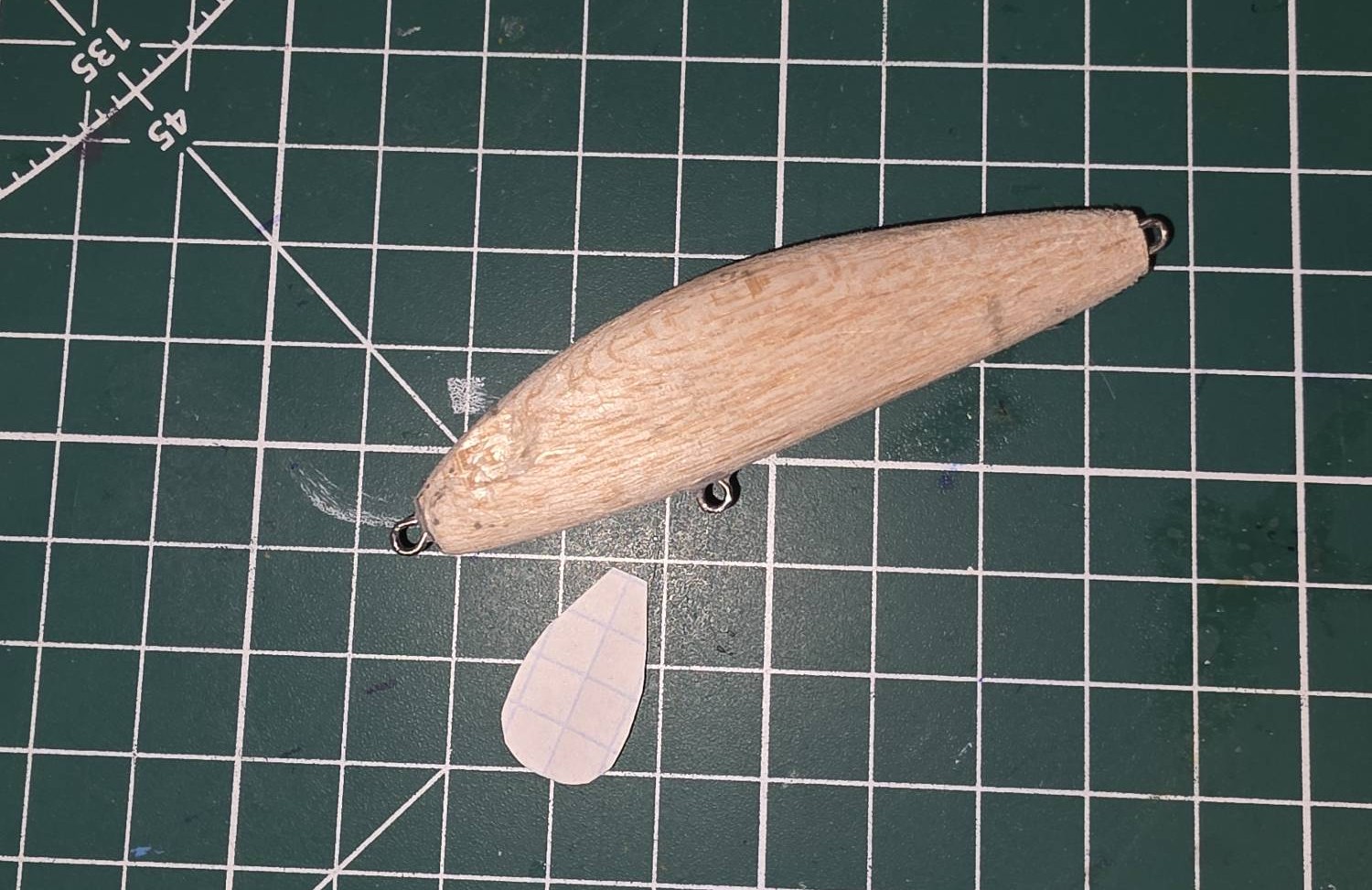

1. Изготовление симметричного образца из бумаги, у меня форма была из чертежа, но можно нарисовать от руки. В качестве материала я использую оргстекло 2 мм.

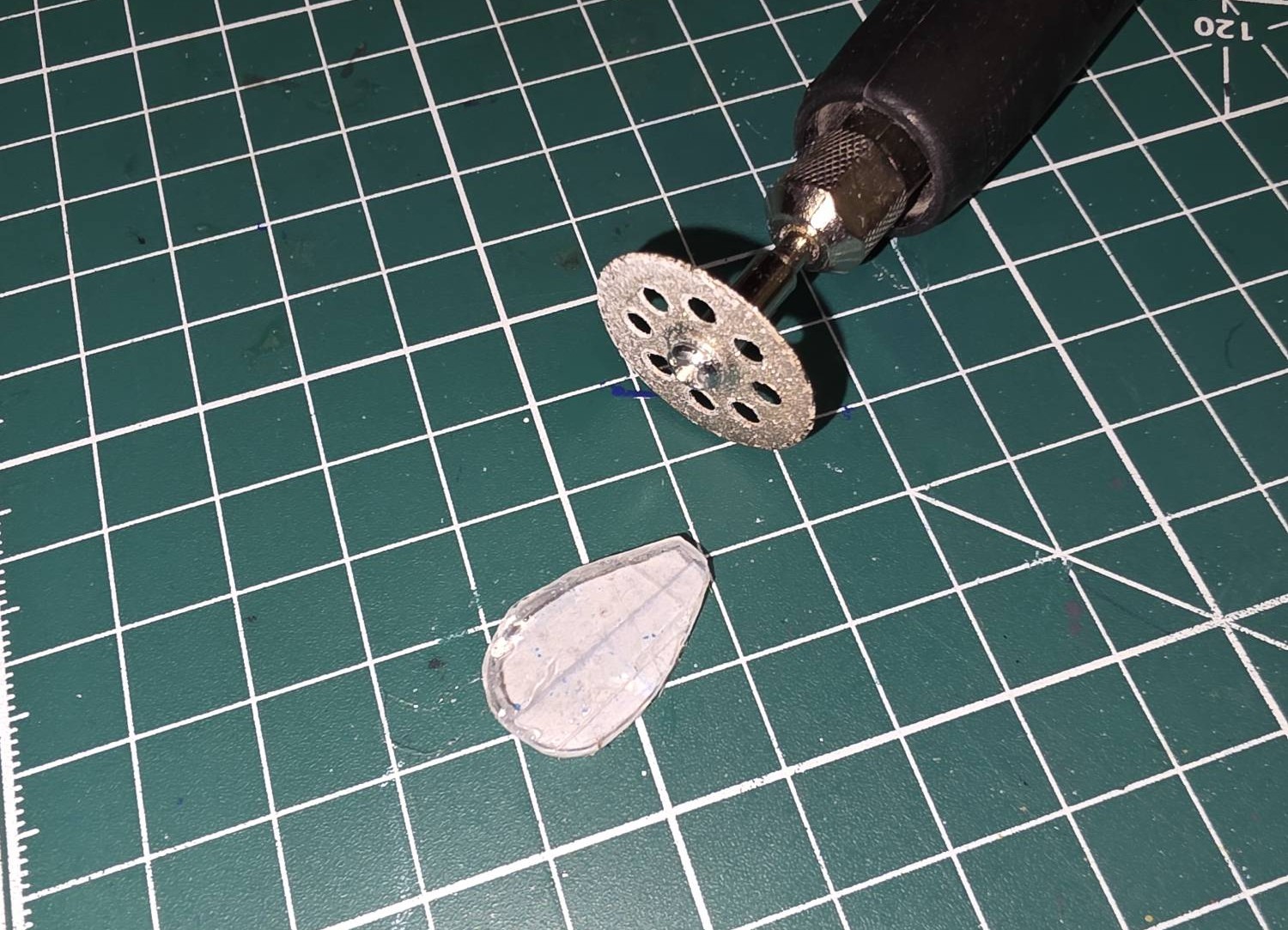

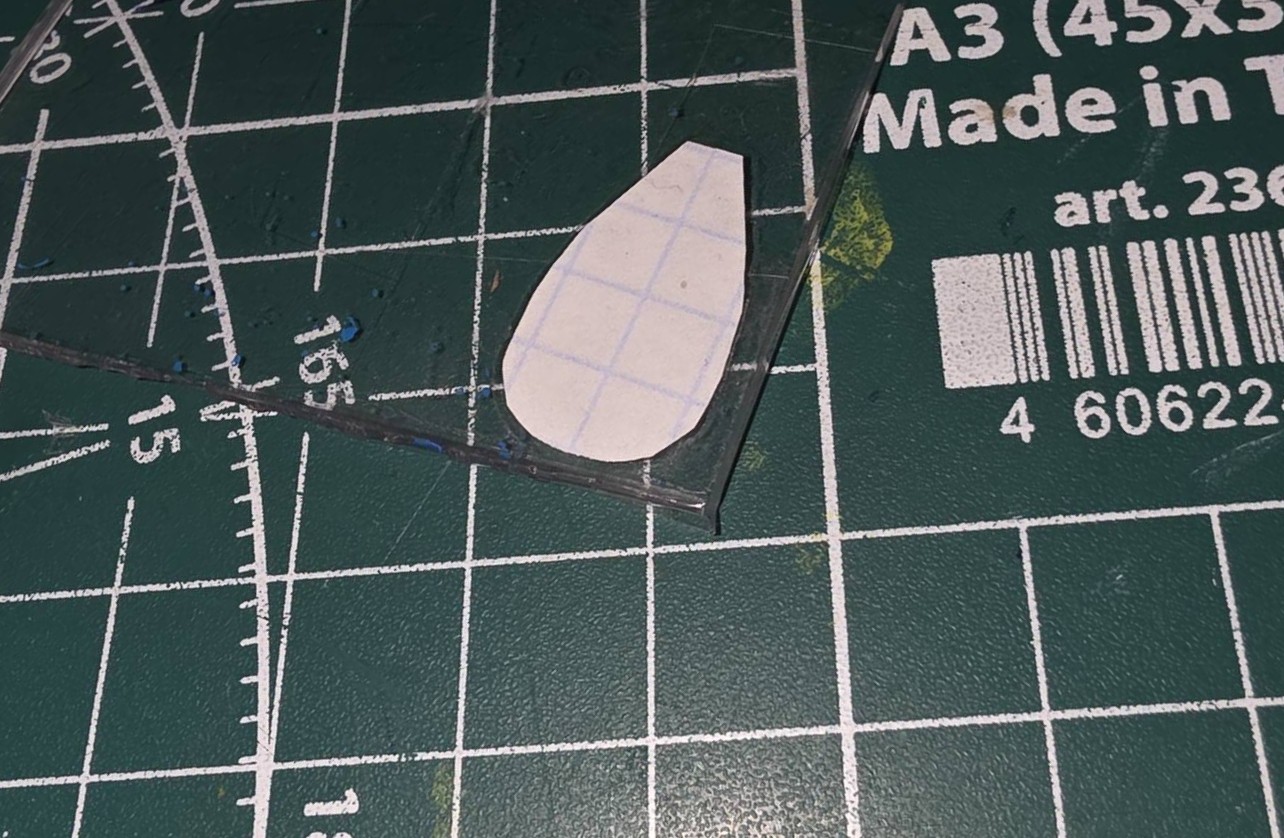

2. Закрепляю образец на кусочке оргстекла скотчем, выпиливаю гравером с режущим диском. Возможны и другие варианты изготовления лопасти, например 3д печать, или выпилить из того же оргстекла, но с помощью лобзика и довести до идеала шкуркой.

3. Теперь необходимо выполнить пропил в самом воблере, тоже поможет гравер с диском или лобзик.

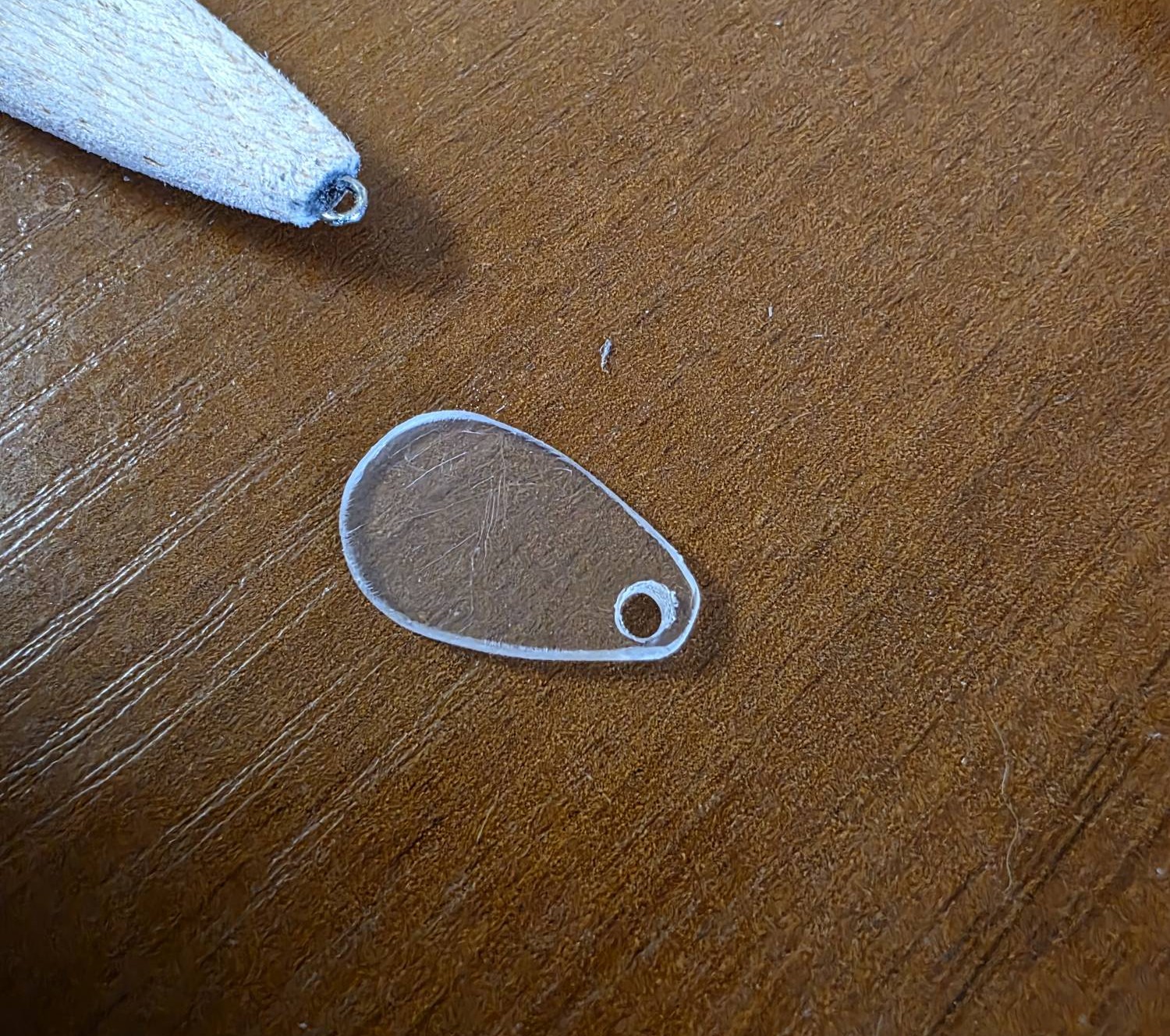

4. Маленькая хитрость: проделать отверстие в той части лопасти, которая будет вклеиваться внутрь. Это поможет усилить конструкцию, лопасть будет достать очень сложно.

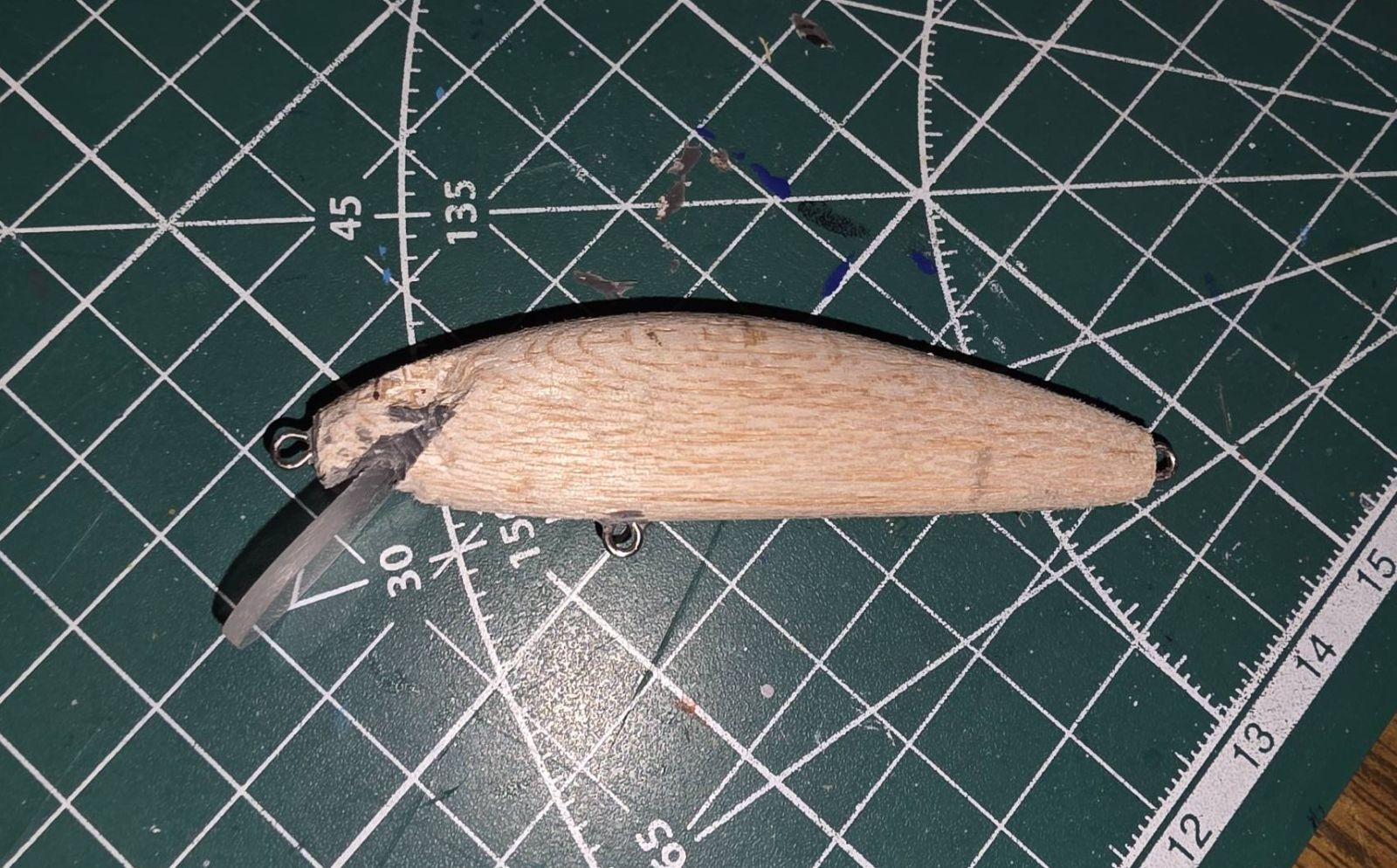

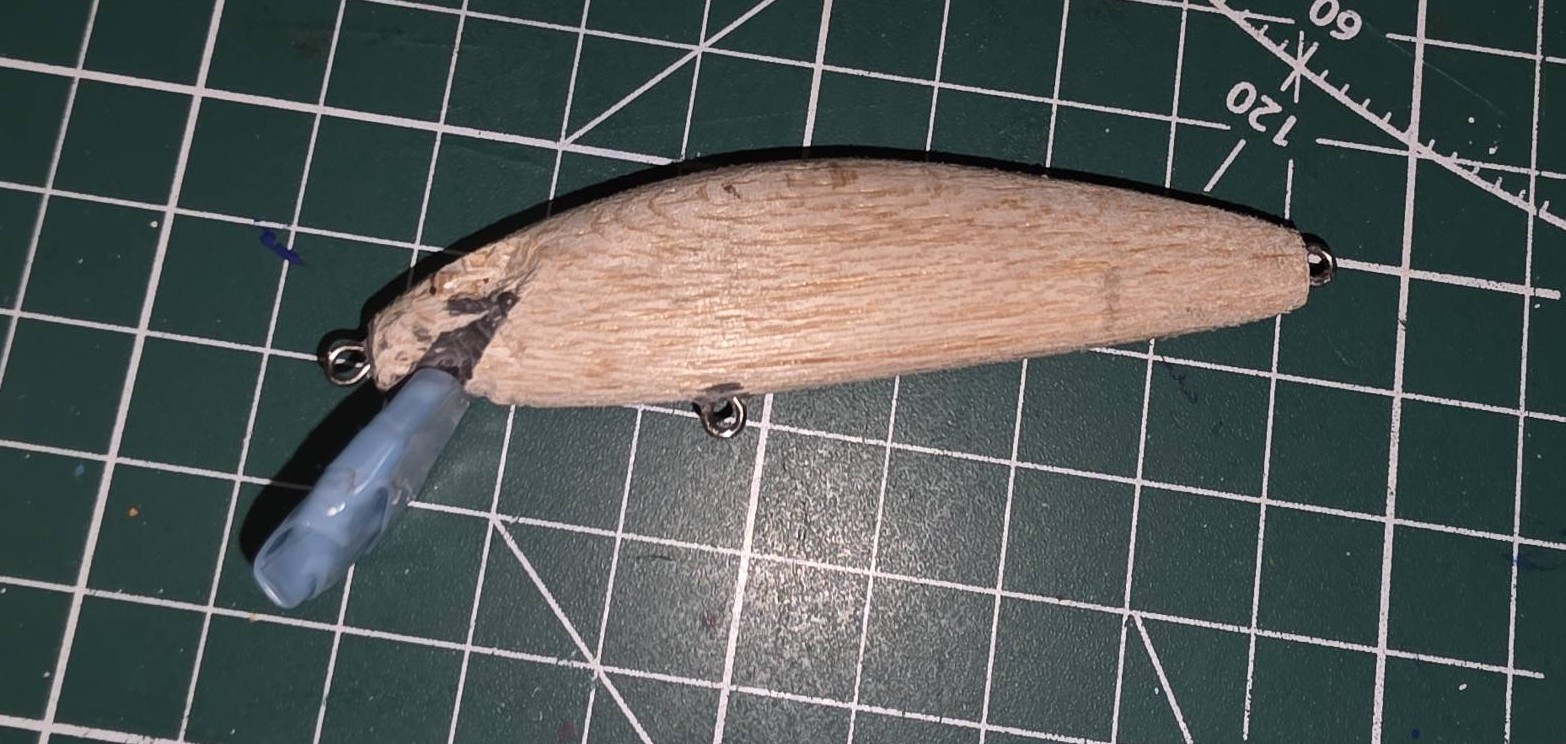

5.Вклеиваем лопасть тем же составом, что и петли.

6.Зачищаем лишний клей в области петель и лопасти.

Теперь нужно защитить воблер от проникновения воды, закрыть поры, для дальнейшей отгрузки. Раньше я сначала наносил эмаль, отгружал воблер, снимал слой эмали и отправлял на грунтовку.

Также существуют различные способы пропитки, но лично с ними не сталкивался.

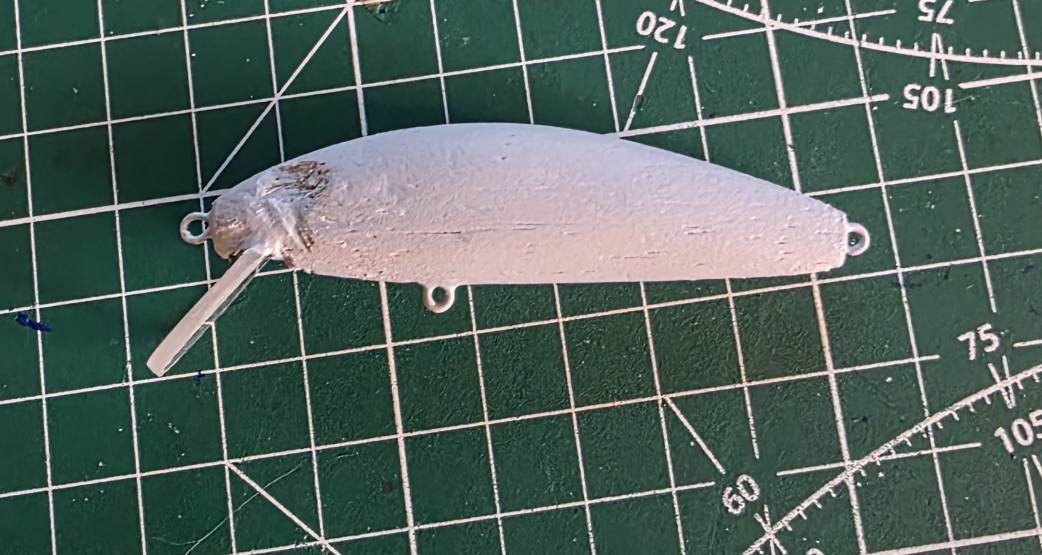

Сейчас я пришёл к наилучшему на мой взгляд варианту: заклеиваем лопасть, дабы не испачкать, наносим грунт в несколько слоёв и приступаем к отгрузке, это намного проще предыдущих вариантов. Акриловый грунт я использую из баллона, он не даёт проникнуть воде (по крайней мере, после недолгосрочных погружений вес остаётся неизменным).
